高圧受電設備｜キュービクルの基礎知識
ビルやマンション、工場、商業施設などで電気を使用する際、一定規模以上の施設では**高圧受電設備（キュービクル）**の導入が必要になります。キュービクルは、電力会社から供給される高圧の電気を、私たちが日常的に使用できる低圧の電気に変換する重要な設備です。
事業を営む上で、電気の安定供給とコスト削減は欠かせない要素です。キュービクルを導入することで、電気料金を大幅に削減できる可能性がある一方で、設置や保守には専門的な知識と法令遵守が求められます。本記事では、キュービクルとは何か、どのような仕組みで動いているのか、導入・運用にかかる費用や保守点検の必要性など、事業者が知っておくべきキュービクルの基礎知識を分かりやすく解説します。
キュービクルとは？高圧の電気を安全に使うための変電設備

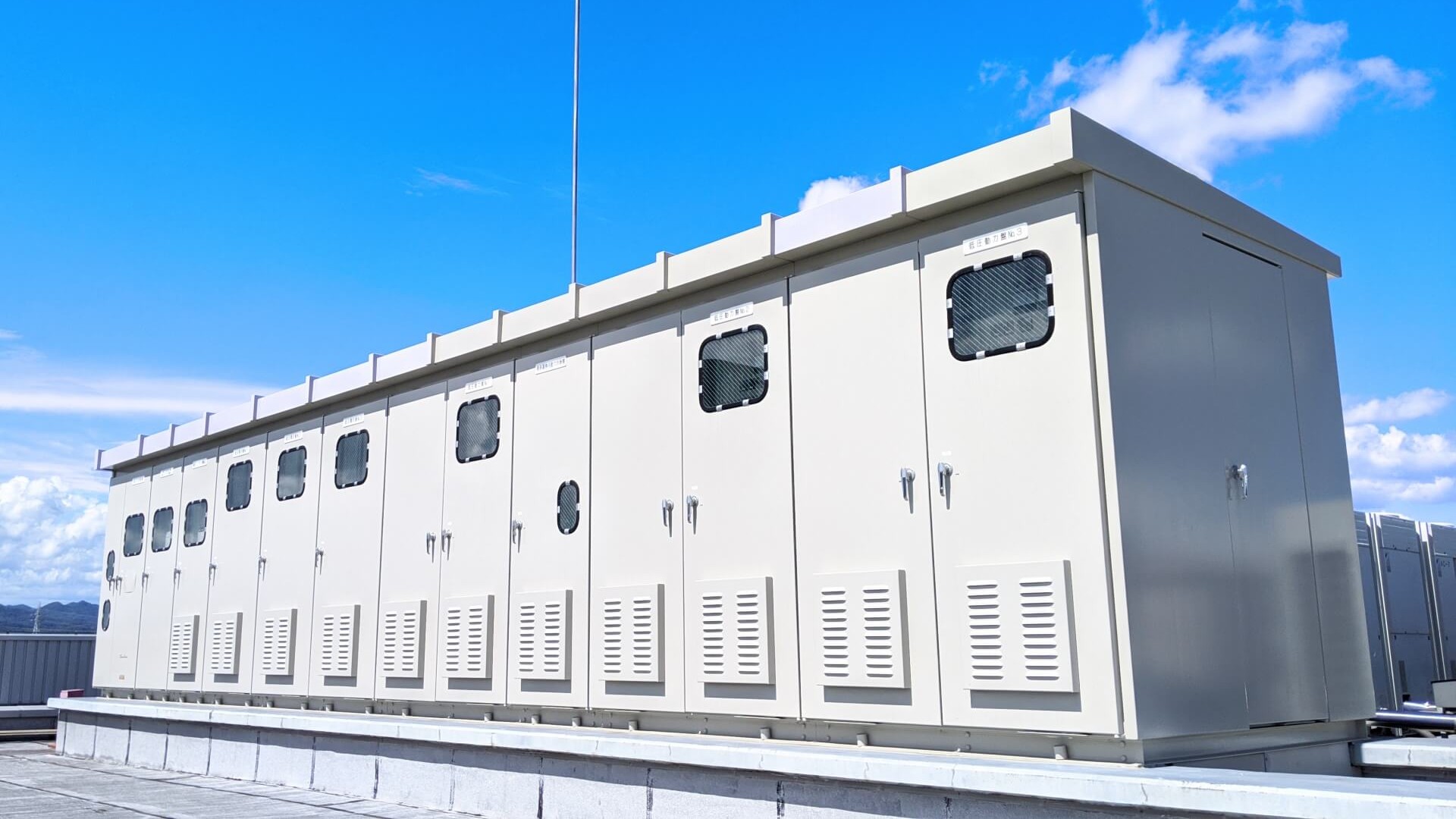

キュービクルは、電力会社から供給される高圧電気（6,600ボルト）を、一般的な電気機器で使用できる低圧電気（100ボルトや200ボルト）に変換する設備です。正式には高圧受電設備と呼ばれ、ビルや工場などで大量の電気を使用する施設に設置されます。
事業運営に不可欠な「高圧受電設備」としての役割
キュービクルは、事業用施設における電気供給の要となる設備です。キュービクルは高圧電気を受け取り、建物内で安全に使用できる電圧に変換する役割を担っています。具体的には、電力会社から供給される6,600ボルトの高圧電気を、オフィスや店舗で使用する100ボルトや200ボルトの低圧電気に変圧します。キュービクルという名称は、この設備が金属製の箱（キューブ＝立方体）の中に収められていることに由来し、コンパクトに設計されているため、限られたスペースでも設置が可能です。
なぜキュービクルが必要？電気料金と安定供給のメリット
キュービクルを導入する最大のメリットは、電気料金の大幅な削減が期待できることです。一般的に、契約電力が50kW以上になると、高圧受電契約の方が経済的になるケースが多く、年間で数十万円から数百万円のコスト削減につながることもあります。電気料金が安くなる理由は、電力会社にとって高圧で送電する方が送電ロスが少なく効率的だからです。
電気料金の削減に加えて、電力供給の安定性向上もキュービクル導入の重要なメリットです。高圧受電では電圧降下が少なく、安定した電力供給が可能になります。特に精密機器や医療機器を使用する施設では、電圧の変動が業務に支障をきたす可能性があるため、電圧変動のリスクを低減し、機器の故障や業務停止を防ぐことができます。
「高圧受電」と「低圧受電」の契約はどう違うのか
電気事業法では、600ボルト以下を「低圧」、600ボルトを超えて7,000ボルト以下を「高圧」と定義しています。一般家庭で使用されるのは100ボルトまたは200ボルトの低圧電気で、電柱の上にある変圧器を通じて低圧に変換された電気が供給されます。一方、事業用施設で一定以上の電力を使用する場合は、6,600ボルトの高圧電気を直接受電し、施設内に設置したキュービクルで低圧に変換します。
契約の違いによる影響として、保守管理の負担があります。低圧受電の場合、電力会社が変圧器の保守を行いますが、高圧受電の場合は、キュービクルの保守点検を定期的に実施する義務があり、電気主任技術者の選任または外部委託が法律で義務付けられています。この保守管理には費用がかかりますが、それを考慮しても電気料金の削減効果の方が大きいケースが多いため、契約電力が50kW以上の施設では高圧受電契約を選択することが一般的です。
キュービクルの仕組みと内部構造をわかりやすく解説
キュービクルは、複数の精密な機器が連携して動作する高度なシステムです。電力会社から供給される高圧電気を安全に低圧電気に変換し、建物内に供給するまでには、いくつもの重要なプロセスがあります。
電圧を変換するキュービクルの基本的な仕組み
キュービクルの最も基本的な機能は、電圧の変換です。電力会社から6,600ボルトの高圧電気が供給されると、まずキュービクル内の遮断器や開閉器を通じて電気が引き込まれます。次に、高圧電気は変圧器（トランス）に送られ、ここで100ボルトや200ボルトの低圧電気に変換されます。変換された低圧電気は、キュービクルから建物内の分電盤に送られ、各フロアや各設備に分配されます。この一連のプロセスは、すべて自動的に、かつ安全に行われる仕組みになっています。
キュービクルを構成する主要な内部機器
キュービクル内部には、電気を安全かつ効率的に変換・制御するための様々な機器が収納されています。
【変圧器（トランス）：高圧電気を低圧に変換する心臓部】
変圧器は、キュービクルの中で最も重要な機器であり、高圧電気を低圧電気に変換する役割を担っています。一般的には油入変圧器またはモールド変圧器が使用されます。油入変圧器は冷却効果が高く大容量に対応できるという特徴があり、モールド変圧器は油を使用しないため火災のリスクが低く、メンテナンスも比較的容易です。
【遮断器・開閉器：電気回路を安全に開閉する装置】
遮断器と開閉器は、電気回路を開閉し、電流の流れを制御する装置です。遮断器は、通常運転時だけでなく、短絡事故などの異常時にも安全に電流を遮断できる高性能な装置で、高圧側には真空遮断器（VCB）やガス遮断器が使用されます。開閉器は、主に保守点検時に電気を切り離すために使用され、遮断器と組み合わせて使用されることで作業者の安全を確保し、感電事故を防ぐことができます。
【保護継電器：異常を検知し設備を保護する頭脳】
保護継電器は、キュービクルの「頭脳」とも言える装置で、電気回路の異常を検知し、自動的に遮断器を動作させて設備を保護する役割を担っています。過電流、地絡、欠相などの異常を監視しており、異常が発生した際には瞬時に反応して電気を遮断します。近年では高精度で多機能な電子式保護継電器が普及しており、複数の保護機能を一台で実現できます。
【計測機器：電圧や電流を監視するメーター類】
計測機器は、電圧計、電流計、電力計、電力量計など、電気の状態を測定・表示する機器です。これらの計器により、キュービクルの運転状態を常時監視し、異常の早期発見や省エネルギー対策に活用することができます。近年ではデジタル式の多機能電力量計が普及しており、最大需要電力（デマンド）や力率なども測定でき、省エネルギーやデマンド管理による電気料金の削減につなげることができます。
【コンデンサ：電力のロスを減らし効率を高める】
コンデンサ（進相コンデンサ）は、力率を改善し、電力のロスを減らす役割を担っています。コンデンサを設置することで無効電力を補償し、力率を改善することができます。一般的に、電力会社との契約では力率85%以上を維持することが求められ、これを下回ると電気料金に割増料金が適用される場合があります。コンデンサは電気料金の削減と設備の効率化の両方に貢献する重要な機器です。
キュービクルの種類と選び方のポイント
キュービクルには、設置場所や容量、用途に応じて様々な種類があります。適切なキュービクルを選定することは、安全性と経済性の両面で重要です。
認定品と推奨品の違いとは
キュービクルは、安全性や性能に関する基準に基づいて、認定品と推奨品に分類されます。認定品は、日本電気技術規格委員会（JESC）が定める規格に適合し、認証を受けた製品です。認定品を使用することで、電気事業法に基づく技術基準に適合していることが保証され、設置や保守の手続きが簡素化されるというメリットがあります。具体的には、認定品を使用する場合、工事計画の届出や使用前検査が省略または簡略化され、導入時の手続きが迅速化し、コストも削減できます。
コンビニや小規模施設で使われるキュービクルの特徴
コンビニエンスストアや小規模商業施設では、コンパクトで設置が容易なキュービクルが求められます。こうした施設では契約電力が50kW〜100kW程度であることが多く、省スペース設計が特徴の縦型や壁掛け型の製品が開発されています。また、24時間営業のため高い信頼性と保守のしやすさが重要で、予備部品の入手が容易で保守業者のサポート体制が整っているメーカーの製品を選ぶことが推奨されます。
キュービクルの導入と運用で知っておくべきこと
キュービクルを導入・運用する際には、費用、寿命、設置基準、保守点検など、多くの要素を考慮する必要があります。
設置や更新にかかる費用の内訳と価格の目安
キュービクルの導入には、本体価格、設置工事費、電気工事費、申請手続き費用など、様々な費用がかかります。本体価格は、一般的には50kVA程度の小型キュービクルで約150万円〜250万円、100kVA程度で約250万円〜400万円、300kVA以上の大型になると500万円〜1,000万円以上になることもあります。設置工事費は本体価格の30%〜50%程度が目安で、総額は小規模施設で300万円〜500万円、中規模施設で500万円〜1,000万円程度が目安となります。
法定耐用年数と実際の寿命は違う？交換時期のサイン
キュービクルの法定耐用年数は15年と定められています。しかし、実際の使用可能年数はこれより長く、適切な保守を行えば20年〜30年使用できることも珍しくありません。交換を検討すべきサインとしては、頻繁な故障やトラブル、保守部品の入手困難、法規制や技術基準の変更、事業拡大による容量不足などがあります。キュービクルの更新は高額な投資ですが、計画的に実施することで、突発的な故障による事業停止を防ぐことができます。
安全に関わるキュービクルの設置基準と関連法規
キュービクルの設置には、電気事業法、建築基準法、消防法など、複数の法規制が関係します。電気事業法では、高圧受電設備の技術基準が定められており、充電部の露出防止、接地工事の実施、危険表示の掲示などが義務付けられています。設置場所については、十分な離隔距離の確保が求められ、一般的には周囲に1メートル以上の保守スペースを確保することが推奨されます。
法律で定められた保守点検と電気主任技術者の役割
キュービクルを設置した施設では、電気主任技術者の選任が法律で義務付けられています。電気主任技術者は、電気設備の工事・維持・運用の保安監督を行う国家資格保有者です。保守点検は月次点検と年次点検の2種類が義務付けられており、保守点検にかかる費用は月額2万円〜5万円程度が一般的です。定期的な保守点検は安全性の確保とコスト削減の両面で重要であり、信頼できる保安管理業者と契約することが推奨されます。
中古キュービクルという選択肢のメリット・デメリット
キュービクルの導入コストを抑える方法として、中古キュービクルの活用があります。中古品は新品の30%〜50%程度の価格で購入でき、初期投資を大幅に削減できる可能性があります。メリットはコストの安さ、納期が短いこと、環境負荷の軽減などです。一方、デメリットとしては品質や寿命の不確実性、保守部品の入手が困難になるリスク、保証期間が短いことなどがあります。中古キュービクルを選択する際は、信頼できる販売業者から購入し、事前に詳細な点検を実施してもらうことが重要です。
まとめ：キュービクルは事業を支える重要な高圧受電設備
キュービクルは、事業用施設において電力を安定的かつ経済的に供給するための重要な設備です。キュービクルは高圧電気を低圧電気に変換する役割を担い、電気料金の削減や電力供給の安定化に貢献します。契約電力が50kW以上の施設では、高圧受電契約の方が経済的であり、年間で数十万円から数百万円のコスト削減が期待できます。
キュービクルの内部には、変圧器、遮断器、保護継電器、計測機器、コンデンサなど、様々な機器が収納されており、それぞれが重要な役割を果たしています。導入・運用にあたっては、費用、寿命、設置基準、保守点検など、多くの要素を考慮する必要があります。法定耐用年数は15年ですが、適切な保守を行えば20年〜30年使用可能です。定期的な保守点検は法律で義務付けられており、電気主任技術者の選任または外部委託が必要です。キュービクルは事業の安全と経済性を支える重要なインフラであり、適切な導入と運用により、電気料金の削減、安定した電力供給、事業継続性の確保が実現できます。
